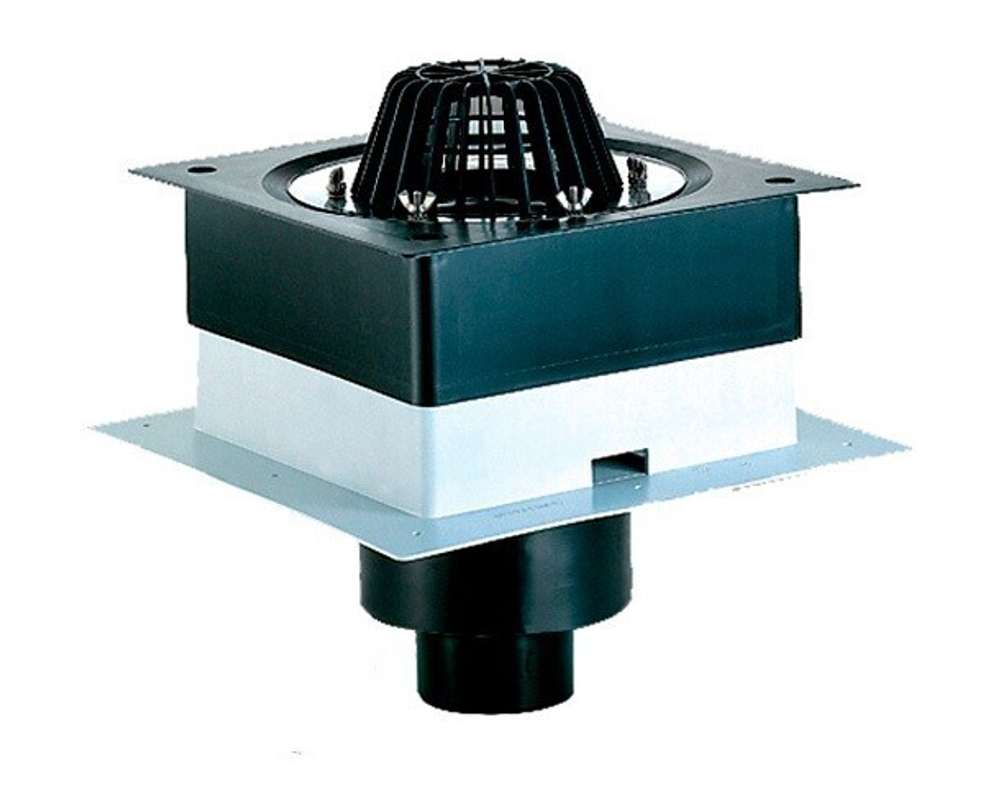

Кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем, с возможностью изменения высоты монтажного короба от 100-160 мм, с вертикальным выпуском
Кровельная воронка предназначена для отвода дождевой и талой воды с плоских кровель из профилированного настила в дождевую канализацию.
Технические характеристики:
Рабочая температура от -50 до +100°С
Срок службы 50 лет
Соответствует требованиям: ГОСТ 23289-94, ГОСТ 12.2.063-81
| Наименование | Диаметр, DN мм | Пропускная способность, л/с | Вес, гр |
| HL63/7 | 75 | 8,60 | 3054 |
| HL63/1 | 110 | 8,70 | 3078 |
| HL63/2 | 125 | 12,20 | 3098 |
Особенности монтажа:
1. На отверстие в профнастиле 180мм, укладывается стальной лист толщиной 2-3 мм с отверстием по центру Ø180 мм таким образом, чтобы он перекрывал сверху соседние к отверстию трапециевидные гофры. Стальной лист механически крепится к профнастилу.
2. Пароизоляция свободно укладывается на стальной лист. Сверху соосно (чтобы совпали отверстия по центрам) устанавливается нижняя часть монтажного короба воронки и крепится к стальному листу.
3. Затем укладывается утеплитель, который должен плотно примыкать с внешней стороны к нижней части монтажного короба.
4. Верхняя часть монтажного короба при помощи стягивающих штифтов механически крепится к нижней части. Штифты атягиваются до тех пор, пока утеплитель не обожмется верхней частью монтажного короба воронки.
5. Слой гидроизоляции - зажимается профилированным фланцем с помощью барашковой гайки для ручной затяжки или с помощью шестигранной резьбовой гайки (момент затяжки гаек - 13Нм).
6. Выпускной патрубок воронки HL63 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
7. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается монтажная заглушка. После окончания монтажных работ она удаляется, и в корпус устанавливается листвоуловитель.
8. При необходимости создания двух и более слоев пароизоляции / гидроизоляции, отвода воды с нескольких уровней, или при применении воронок на инверсионных, эксплуатируемых или «зеленых» кровлях, необходимо использовать дополнительные элементы: HL350.0; HL350.1H; HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
