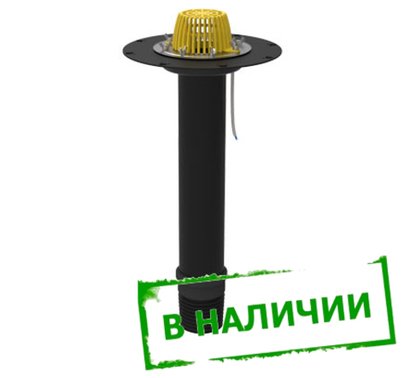

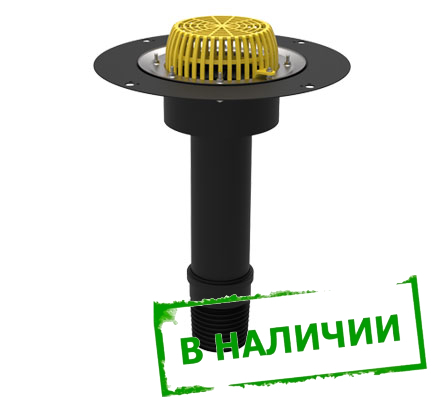

Кровельная воронка ремонтная ТП-07.У.100/4

Кровельная воронка с вертикальный выпуском ТП-07.У.100/4 с листвоуловителем и прижимным фланцем из нержавеющей стали, применяется при капитальном строительстве или частичном ремонте различных плоских эксплуатируемых многоуровневых, в том числе инверсионных, кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Воронка кровельная 110х600 используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами. Предназначены для сбора и отведения сточных дождевых и талых вод с поверхности кровель. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Технические характеристики

• сырье для корпуса воронки, корпуса перехода ремонтного и листвоуловителя – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;

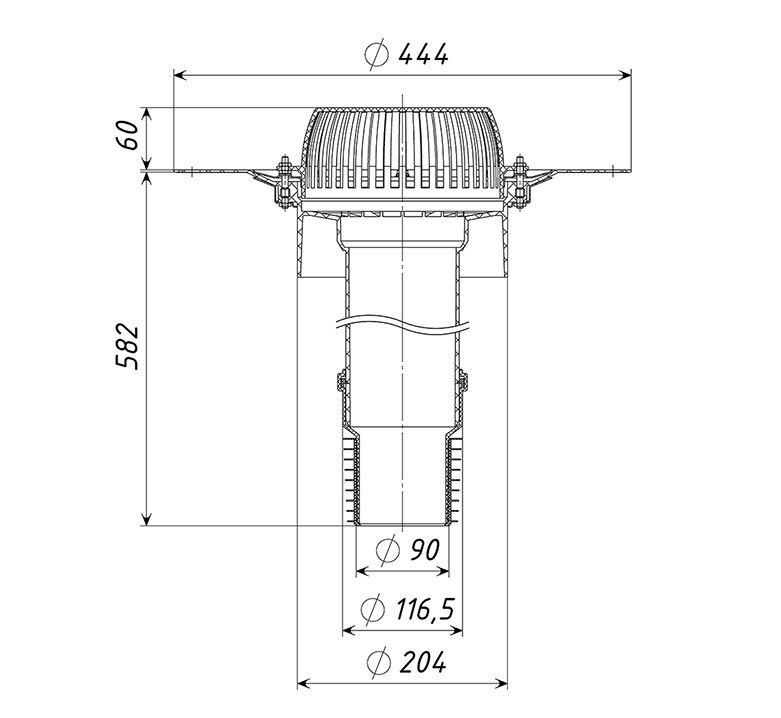

• диаметр фартука приемной воронки – 444 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 1,25 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей:

1. Листвоуловитель из полипропилена;
2. Гайка-барашек оцинкованная (8 шт.);
3. Прижимной фланец из нержавеющей стали;
4. Корпус воронки из полипропилена;
5. Уплотнительное кольцо из ПВХ;

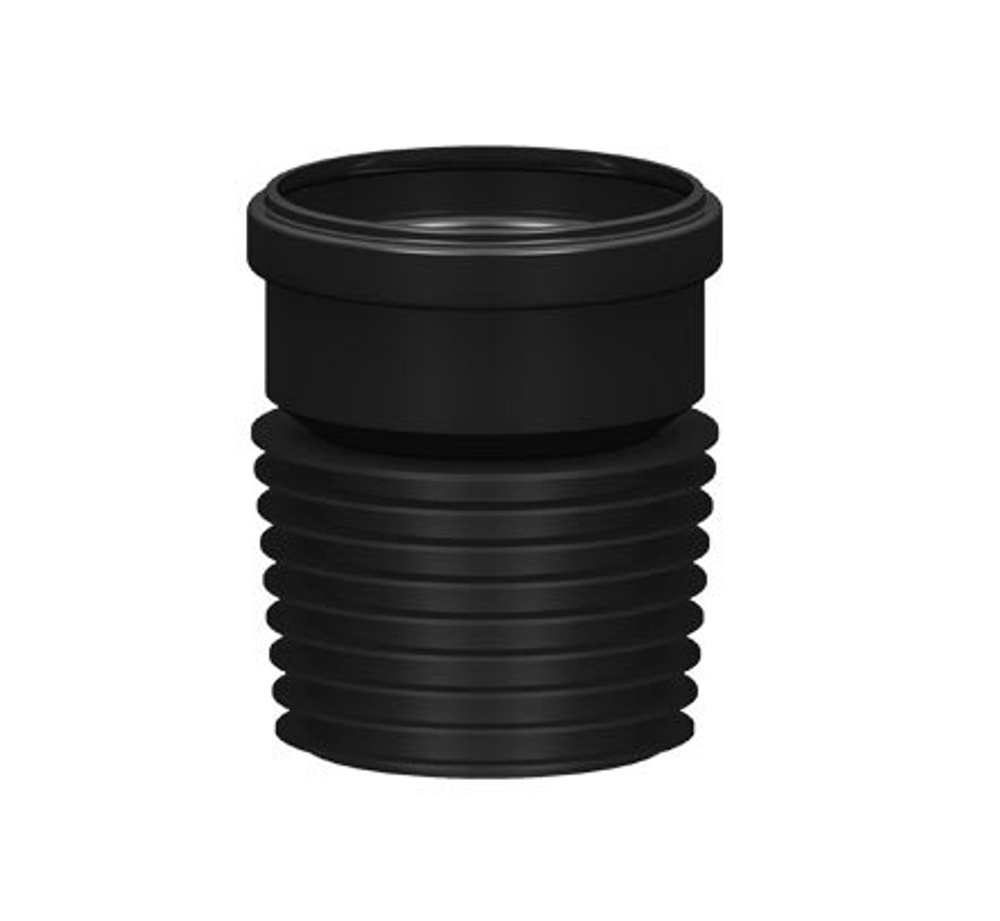

6. Корпус перехода ремонтного из полипропилена;
7. Манжета перехода ремонтного из резины.
