Описание

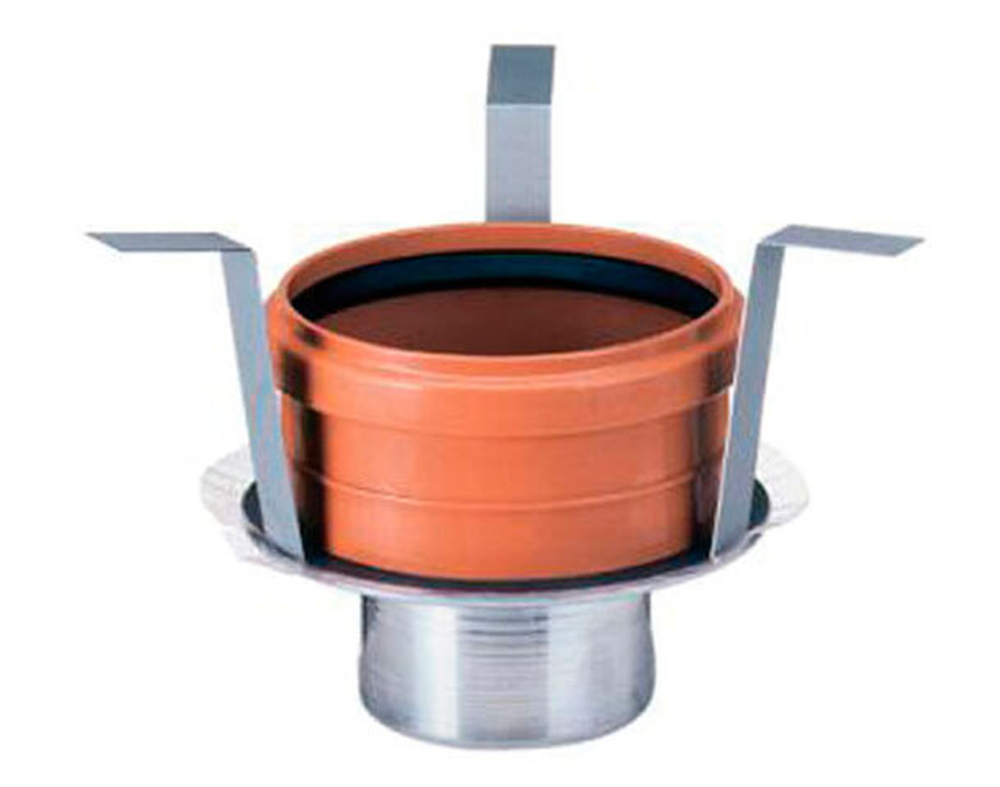

Противопожарная муфта, состоящая из металлического корпуса с расширяющим материалом и бугелем, с монтажной заглушкой.
Применяется только на выпусках DN50 или DN75.
Предел огнестойкости EI 90 - для трапов серии HL317 DN50 или DN75.
Предел огнестойкости EI 120 - для воронок серии HL62 DN75
| Наименование | Диаметр муфты, мм | Применяется с трапом, воронкой | Вес, гр. | |
| серия | диаметр, мм |
|||
| HL850 | 160/92 | HL317 HL317H | 50 75 | 1360 |
| HL62 HL62.1 HL62B HL62.1B HL62BH HL62.1BH HL62H HL62.1H HL62P HL62.1P HL62BP HL62.1BP | 75 | |||
| Установка кровельной воронки HL62 DN75 и противопожарной муфты HL850 | |
| 1. Строительный раствор с нормируемой огнестойкостью 2. Листвоуловитель HL175 3. Болты 4. Шумопоглащающий элемент 5. Плита покрытия с нормируемой огнестойкостью 6. Корпус воронки HL62 7. Противопожарная муфта HL850 8. Канализационная труба DN75 |
|
| Установка трапа HL317 DN50 и противопожарной муфты HL850 | |
| 1. Шумопоглащающий элемент 2. Надставной элемент трапа 3. Строительный раствор с нормируемой огнестойкостью 4. Противопожарная муфта HL850 5. Сифон 6. Плита покрытия с нормируемой огнестойкостью 7. Трап HL317 8. Канализационная труба DN50 |
|
Установка трапа HL317 DN75 и противопожарной муфты HL850 |
|
| 1. Шумопоглащающий элемент 2. Надставной элемент трапа 3. Строительный раствор с нормируемой огнестойкостью 4. Противопожарная муфта HL850 5. Сифон 6. Плита покрытия с нормируемой огнестойкостью 7. Трап HL317 8. Канализационная труба DN75 |
|
Видео монтажа противопожарной муфты HL850 и трапа HL317 вы можете посмотреть здесь:
Для заказа товара Муфта противопожарная HL850, позвоните нам по телефону или оставьте свой заказ на сайте
