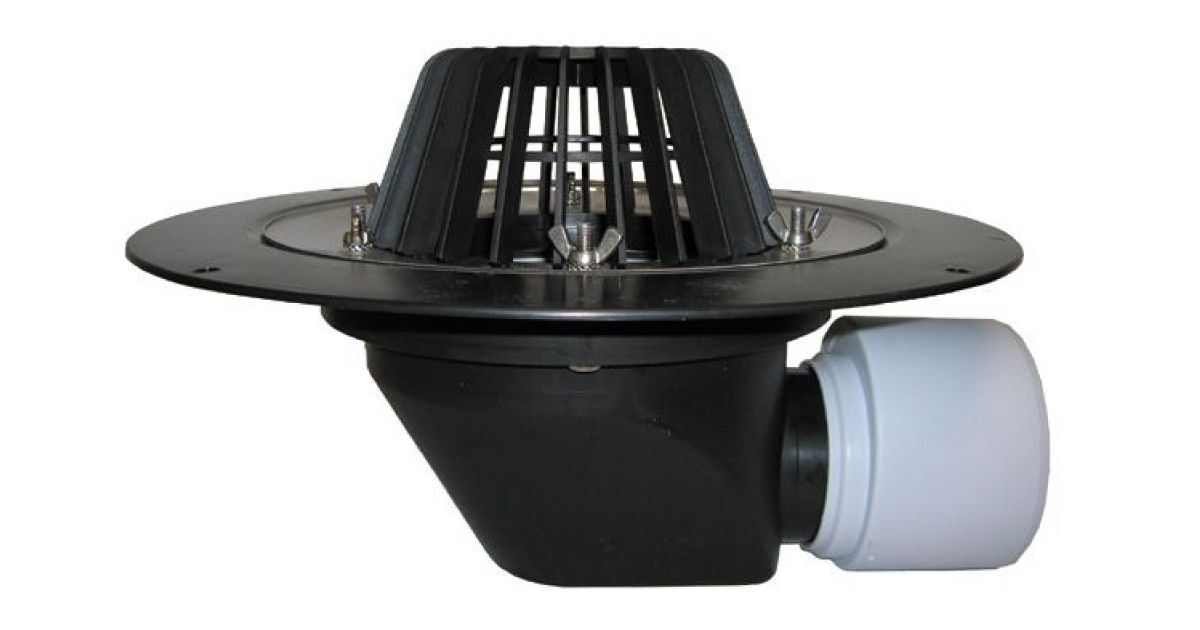

Кровельная воронка HL64B для эксплуатируемой кровли с трапом, теплоизоляцией, обжимным фланцем, горизонтальным выпуском
Назначение:
Кровельная воронка предназначена для отвода дождевой и талой воды с плоских эксплуатируемых кровель в дождевую канализацию.
Технические характеристики:
Рабочая температура от -50 до +100°С
Срок службы 50 лет
Соответствует требованиям: ГОСТ 23289-94, ГОСТ 12.2.063-81
| Диаметр, DN мм | Пропускная способность, л/с | Вес, гр. |
| 75/110 | 3,70 | 1900 |
Особенности монтажа:
1. Корпус воронки жестко крепится к несущей конструкции.
2. Горизонтальную магистраль от воронки до вертикального стояка рекомендуется выполнять диаметром 75 мм, так как ее легче разместить в кровельном пироге, а переходник 75/110 устанавливать в месте соединения горизонтальной магистрали к вертикальному стояку. Причем, максимальная пропускная способность воронки DN75 составляет 7,83 л/с, а воронки DN75/110 – 7,18 л/с.
3. Так как горизонтальная магистраль укладывается в утеплителе кровли, необходимо учитывать границу промерзания утеплителя в зависимости от климатических условий в месте будущего строительства здания. Если выпуск кровельной воронки находится выше границы промерзания, то, для предотвращения образования ледяных пробок в выпускном патрубке, необходимо применять воронки с встроенным электроподогревом. Если расстояние от воронки до теплого помещения превышает 1м, то рекомендуется обогревать и горизонтальную магистраль.
Пункт 3 имеет очень существенное значение! В случае образования ледяной пробки в выпускном патрубке воронки или горизонтальной магистрали, утеплитель будет выполнять роль термоса. Лед может сохраняться очень долго, вследствие этого, вода с кровли отводиться не будет, что неизбежно приведет к протечкам. Замена воронки или ремонт горизонтальной магистрали более дорог, чем, например: замена воронки с вертикальным выпуском, так как необходимо вскрывать большую площадь кровли.
4. Выпускной патрубок воронки HL64B предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
5. Слой гидроизоляции (пароизоляции) - зажимается профилированным фланцем с помощью барашковой гайки для ручной затяжки или с помощью шестигранной резьбовой гайки (момент затяжки гаек - 13Нм).
6. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается монтажная заглушка. При установке надставного элемента она удаляется, в корпус воронки устанавливается опорный фланец, затем монтируется надставной элемент, который подрезается в зависимости от необходимой высоты. Затем в надставной элемент устанавливается решетка из нержавеющей стали.
7. При необходимости создания двух и более слоев пароизоляции / гидроизоляции, отвода воды с нескольких уровней, или при применении воронок на инверсионных, эксплуатируемых или «зеленых» кровлях, необходимо использовать дополнительные элементы: HL65(H)(P); HL350.1(H); HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
