Предлагаем купить воронку кровельную HL64.1BP
Доставка в любой город России

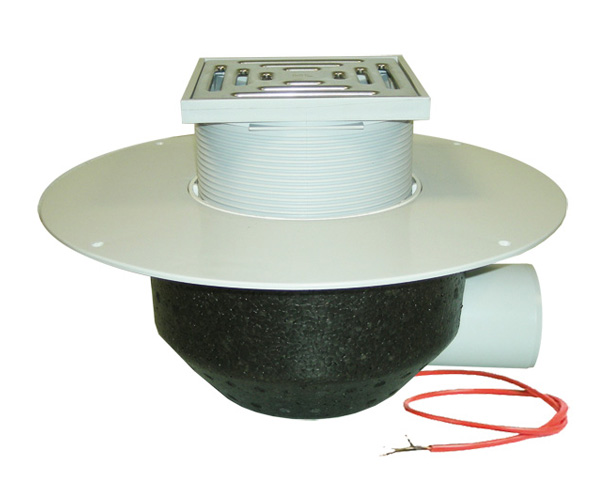

Кровельная воронка для эксплуатируемой кровли с трапом, электрообогревом, теплоизоляцией, горизонтальным выпуском
Назначение:
Кровельная воронка предназначена для отвода дождевой и талой воды с плоских эксплуатируемых кровель в дождевую канализацию.
Технические характеристики:
Рабочая температура от -50 до +100°С
Срок службы 50 лет
Марка кабеля FS-B-2X
Длина соединительного кабеля 0,8 м (3х0,75 мм2)
Напряжение 220 В
Теплоотдача кабеля 25 Вт/м
Максимальный потребляемый ток 0,16 А
Наименьший радиус изгиба кабеля 10 мм
Максимальная температура поверхности кабеля: + 65 ˚С
Максимальная температура внутренней
поверхности кровельной воронки: + 55 ˚С
Соответствует требованиям: ГОСТ 23289-94, ГОСТ 12.2.063-81
| Наименова- ние |
Диаметр, DN мм |
Пропускная способность, л/с |
Напряжение сети, Вольт |
Мощность кабеля, Ватт |
Вес, гр. |
HL64.1BP/7 |
75 |
3,70 |
230 |
10-30 |
2142 |
HL64.1BP/1 |
110 |
3,70 |
230 |
10-30 |
2142 |
Особенности монтажа:
1. Корпус воронки жестко крепится к несущей конструкции.
2. Так как горизонтальная магистраль укладывается в утеплителе кровли, необходимо учитывать границу промерзания утеплителя в зависимости от климатических условий в месте будущего строительства здания. Если выпуск кровельной воронки находится выше границы промерзания, то, для предотвращения образования ледяных пробок в выпускном патрубке, необходимо применять воронки с встроенным электроподогревом. Если расстояние от воронки до теплого помещения превышает 1м, то рекомендуется обогревать и горизонтальную магистраль.
Пункт 2 имеет очень существенное значение! В случае образования ледяной пробки в выпускном патрубке воронки или горизонтальной магистрали, утеплитель будет выполнять роль термоса. Лед может сохраняться очень долго, вследствие этого, вода с кровли отводиться не будет, что неизбежно приведет к протечкам. Замена воронки или ремонт горизонтальной магистрали более дорог, чем, например: замена воронки с вертикальным выпуском, так как необходимо вскрывать большую площадь кровли.
3. Выпускной патрубок воронки HL64.1BP предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
4. Слой гидроизоляции – ПВХ мембрана - приклеивается с помощью горячего воздуха к фланцу из ПВХ.
5. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки устанавливается монтажная заглушка. При установке надставного элемента она удаляется, в корпус воронки устанавливается опорный фланец, затем монтируется надставной элемент, который подрезается в зависимости от необходимой высоты. Затем в надставной элемент устанавливается решетка из нержавеющей стали.
6. При необходимости создания двух и более слоев пароизоляции / гидроизоляции, отвода воды с нескольких уровней, или при применении воронок на инверсионных, эксплуатируемых или «зеленых» кровлях, необходимо использовать дополнительные элементы: HL65(H)(P)(F); HL350.1(H); HL350; HL160; HL66 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
Внимание! При использовании воронки с электрообогревом для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля осуществляется через автомат защиты сети.
Для заказа товара Воронки HL64.1BP, позвоните нам по телефону или оставьте свой заказ на сайте
